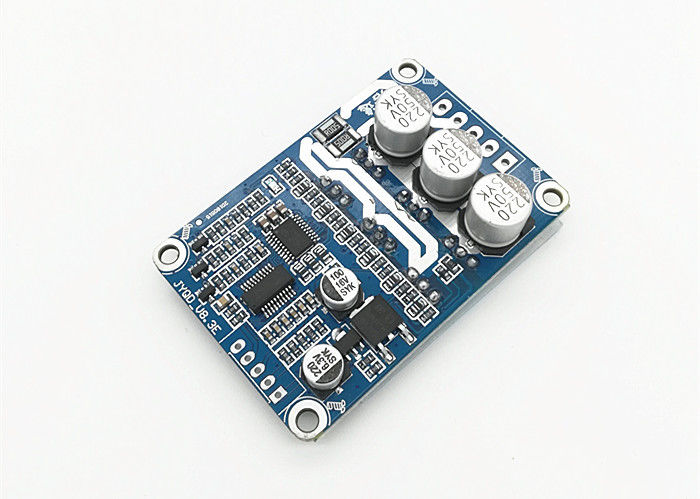

JYQD-V8.3E placa de comando de motor DC sem escovas para motor sem sensor
(Para motores DC sem sensor e sem escovas)
| Número do modelo |
JYQD-V8.3E |
| Temperatura operacional. |
-20°85°C |
| Tensão de funcionamento |
12V-36V |
| Corrente máxima |
15A |
| Cont.corrente de trabalho |
15A |
| ·Controle de velocidade PWM |
Frequência PWM:1-20KHZ; ciclo de trabalho 0-100% |
| Regulação da velocidade da tensão analógica |
0-5V |
| Proteção UV / L.V. |
- Sim, sim. |
| Saída de sinal de pulso de velocidade |
- Sim, sim. |
Notas de aplicação:
1Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.
2Esta placa de direção é usada para motores sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.Reversão, a corrente de trabalho do motor sem carga é demasiado grande, a velocidade não é estável, a eficiência é baixa e não pode ser arrancada com carga.) Os clientes podem ajustar a resistência e a capacitância da placa do condutor de acordo com a situação real para obter o melhor efeito de condução (ver o anexo para saber como fazer o ajuste)
3. JYQD-V8.3E driver board é uma placa nua sem casa e disipador de calor.Ele só precisa garantir a ventilação normal e bem isolamentoSe a potência do motor for superior a 60 W, deve ser adicionado um dissipador de calor como o diagrama abaixo.
4Por favor, note que a placa de direção JYQD-V8.3E não tem proteção contra ligação inversa, que irá danificar permanentemente a placa de direção se ligação de polaridade invertida.
5A porta de saída de 5 V na placa do condutor proíbe a ligação do dispositivo externo. É aplicável apenas ao potencialómetro externo e ao interruptor da placa para regulação e inversão de velocidade.
6. O terminal M no quadro do condutor JYQD-V8.3E é o sinal de saída do impulso da velocidade do motor (saída de puxa-puxa), e a corrente de saída máxima é inferior a 5 mA.
Diagrama de fiação
5V----- Voltagem de saída interna da placa do condutor
MPortão de saída de sinal de pulso de velocidade do motor, sinal de pulso de 5 V.
1Portão de controlo.
Z/F---- Portos de controlo de direcção rotativos. Conectar 5V alto nível ou não conectar é direcção para a frente, conectar 0 V baixo nível ou conectar para GND é direcção inversa.
VRPorta de controlo de velocidade. Regulação de velocidade linear de tensão analógica 0.1v -5V, A resistência de entrada é de 20K Ohm, conectar com GND quando entrada regulação de velocidade PWM, freqüência PWM:1-20KHZ; ciclo de trabalho 0-100%
GND¢ Utilizado para controlo interno da placa de accionamento
2Porta de alimentação.
MA----Fase motora A
MB---- fase motora B
MC---- fase motora C
GND- O quê?
CCC---- DC +
3. Utilize fios blindados se a placa do condutor estiver a uma distância superior a 50 cm do motor, caso contrário, pode provocar condução anormal, afetando o uso normal.
4Distância da porta de controlo: 2,54 mm. Distância da porta de alimentação:3.96 mm
5. Preste atenção ao isolamento entre o MOSFET condutor e o disipador ou a placa de instalação.
Desenho dimensional
DOWNLOAD JYQD-V8.3E MANUAL DO USUÁRIO
