JUYI 48V BLDC Motor Controller JYQD-YL01D com função de travagem reversa rápida

Nome da marca:	JUYI
Número do modelo:	JYQD-YL01D
MOQ:	1 conjunto
preço:	Negociável
Detalhes da embalagem:	Saco pe + caixa
Condições de pagamento:	L/C, T/T, PAYPAL

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Documento:

Serviço personalizado:

- Sim, sim.

Tensão de funcionamento:

12V/24V/48V DC

Número de fase:

Regulagem de velocidade:

0-5V/ciclo de serviço

corrente de funcionamento:

Motor apropriado:

motor de sensores

Modo de funcionamento:

Salão

Proteção contra superaquecimento:

- Sim, sim.

Saída de alarme:

- Sim, sim.

Faixa de exibição de velocidade:

0-99999/ RPM

Habilidade da fonte:

1000sets/day

Destacar:

Controlador de motor de 48 V bldc

Controlador do motor de Bldc

Controlador de motor BLDC de travagem reversa rápida

Descrição do produto

JUYI 48V BLDC Motor Controller JYQD-YL01D com função de travagem reversa rápida

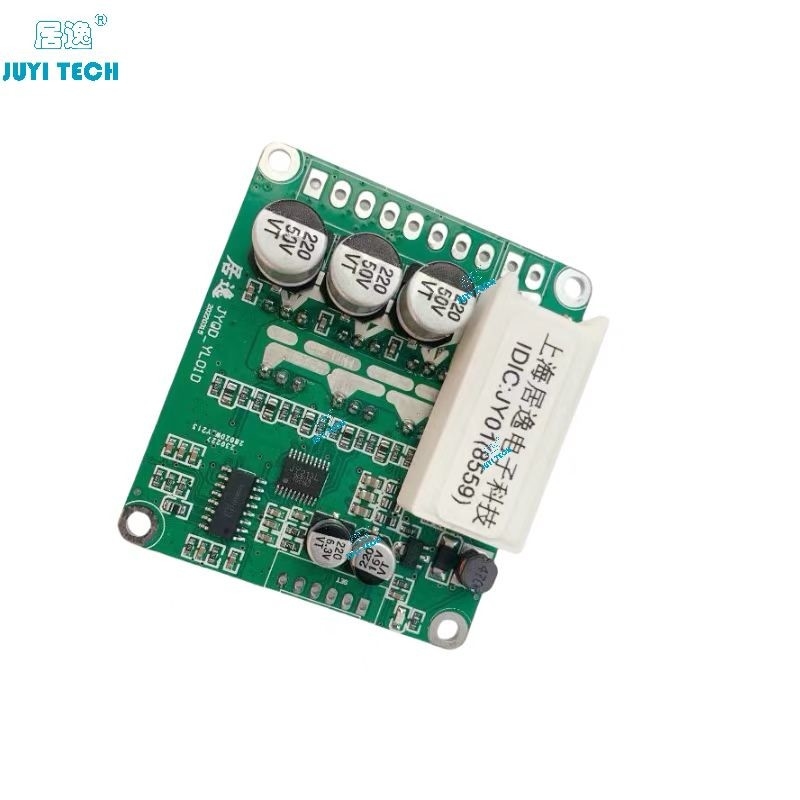

JUYI 48V BLDC Motor Controller JYQD-YL01D com função de travagem reversa rápida 0

Modelo	JYQD-YL01D (8559)	JYQD-YL01D (457E)	JYQD-YL01D (99F2)	JYQD-YL01D (C737)
Trabalho Temperatura°C)	-20 ¢85	-20 ¢85	-20 ¢85	-20 ¢85
Tensão de funcionamento(V)	12 V a 48 V	12 V a 48 V	12 V a 48 V	12 V a 48 V
Max. operação corrente ((A)	15A	15A	15A	15A
Controle de velocidade PWM Frequência PWM ((1- 20 KHZ)	Ciclo de trabalho 0- 100%	Ciclo de trabalho 0- 100%	Ciclo de trabalho 0- 100%	Ciclo de trabalho 0- 100%
Voltagem analógica Regulação da velocidade ((V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Freio de linha (V)	0-5V	0-2,5 V	0-5V	0-2,5 V
Aceleração saída de sinal	√	√	√	√
Função de inversão	√	√	√	√
Função de arranque seguro	X	X	√	√

Área de aplicação

Veículo eléctrico de controlo remoto, veículo de equilíbrio de duas rodas, cadeira de rodas de controlo remoto, máquina médica, veículo de diversão, robô, etc.

Notas de aplicação:

1.Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.

2.Esta placa de direção é usada para o motor sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.O ângulo do corredor deve ser de 120 graus.

3.A função de travagem do JYQD-YL01D é de travagem reativa.O motor gira o travão para produzir energia para reciclagem.Por favor, não utilize a função de travagem quando testar com uma potência regulada para evitar danos ao condutor.

4.A porta de saída de 5 V na placa do condutor pode ser controlada pelo computador de chip único com a corrente inferior a 100 MA.

5.Por favor, preste atenção ao isolamento e à dissipação de calor na placa do condutor.

6.Função de arranque de segurança:Se o regulador de velocidade não estiver no lugar certo ou se a reformulação de velocidade for inválida após a ligação, faça com que o regulador de velocidade ou a reinicialização do travão estejam em ordem.

Diagrama do quadro do condutor

Diagrama de fiação

1Portão de comando (direita) 2.54 espaçamento entre o buraco

5V- Saída interna de 5V.

EL- porta de comando do travão, travão linear reativo, com função de recuperação de energia, travão de tensão analógica 0-5 V. No caso da velocidade constante +, quanto maior a tensão do travão,Quanto maior a força de travagem 0-100%.

M- Portão de saída de sinal de velocidade, a frequência de pulso é proporcional à velocidade do motor (a relação de pulso está relacionada ao motor)

Z / F- Portos de controlo positivo e inverso, câmbio duro, 5V ou suspensa numa direcção, GND na outra.

VR- porta de controlo de velocidade, regulação analógica da velocidade da tensão 0V-5V ((0-2,5V) regulação da velocidade, regulação linear da velocidade de baixa para alta.

GND- Painel de controlo.

2Porta de alimentação (esquerda) 3.96 espaçamento entre o buraco

P +- Cátodo de entrada de energia 12V-48V (lítio de suporte)

- Não.- Eletrodo negativo de entrada de alimentação

MC / W- Uma das linhas de fase motora

MB / V- Uma das linhas de fase motora

MA / U- Uma das linhas de fase motora

GND- - Eletrodo negativo do Motor Hall

HA- - motor Hall sinal um

HB- - motor Hall sinal um

HC- O sinal do Motor Hall é um.

5V- - Motor Hall pólo positivo

3. Utilize fios blindados se a placa do condutor estiver a uma distância superior a 50 cm do motor, caso contrário, pode provocar uma condução anormal, afetando a utilização normal.

4. Preste atenção à dissipação de calor se continuar a trabalhar com a corrente máxima.

Desenho dimensional
