Controlador de velocidade do motor BLDC de 3 fases de 28 V

Notas de aplicação:

1.Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.

2.Esta placa de direção é usada para motor sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.Reversão, a corrente de funcionamento do motor sem carga é demasiado grande, a velocidade não é estável, a eficiência é baixa e não pode ser arrancada com carga.) Os clientes podem ajustar a resistência e a capacitância da placa do condutor de acordo com a situação real para obter o melhor efeito de condução (ver o anexo para saber como fazer o ajuste)

3.A placa de acionamento JYQD_V8.20B é uma placa nua, a potência do motor abaixo de 36W não precisa forçar a dissipação de calor, precisa garantir uma ventilação normal.

4.A porta de saída de 5 V na placa do condutor não pode ser ligada a equipamentos eléctricos externos.É apenas adequado para conectar potenciais externos e interruptores para esta placa para regulação de velocidade e inversão.

5.A porta M da placa de acionamento JYQD_V8.20B é a saída do sinal de pulso de velocidade do motor e a corrente de saída é inferior a 5 mA.

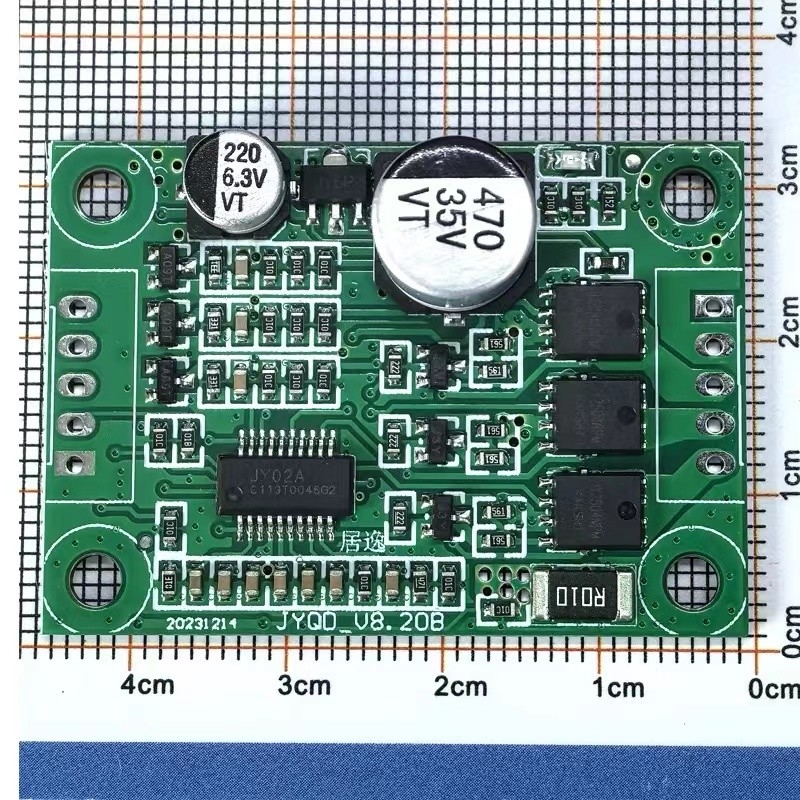

Diagrama do quadro do condutor

Diagrama da Frente do Filamento

Diagrama de fiação

Descrição do porto

1.Portão de controlo(Esquerda)

GNDUsado para o controlo interno do quadro do condutor

VRRegulação analógica de tensão de velocidade 0,1 V a 5 V regulação de velocidade, regulação de velocidade linear de baixa para alta.A regulação da velocidade PWM deve ser fundamentada na placa do condutor.

Z/F- Portas de controlo de direcção rotativas.Conectar 5V de alto nível ou não ligar numa direcção, ligar 0V de baixo nível ou GND para a outra direcção.

FGPortão de saída de sinal de pulso da velocidade do motor, sinal de pulso de 5V

5V¢ Voltagem de saída interna da placa do condutor, potencialómetro externo ou interruptor para regulação de velocidade e funcionamento de marcha atrás.

2Porta de alimentação.(à direita)

P+¢ DC +

- Não. ¢ DC -

MCFase motora C

MBFase motora B

MAFase motora A

3.Por favor, preste atenção para o fio de fase do motor e o fio Hall não ser muito longo, porque a placa do condutor depende da detecção de força electromotriz traseira,Isso causará interferência no sinal se o fio for muito longo..

4.A distância da porta é de 2,54 mm para a porta de alimentação e a porta de controlo.

5.Ao adicionar o dissipador de calor ou ao colocar a placa do condutor, por favor, preste atenção ao isolamento da placa do condutor.

Desenho dimensional

Unidade:mm

Descarregar o manual do utilizador do JYQD-V8.20B

JYQD_V8.20B--Inglês.pdf
