Detalhes dos produtos

Para casa > produtos >

Motorista do motor de Sensorless BLDC

Ciclo de dever 0-100% da frequência 1-20KHZ do motorista PWM do motor de JYQD-V8.3B Sensorless BLDC

Todas as categorias

Motorista do motor de Sensorless BLDC

Controlador de alta tensão do motor de BLDC

motorista do motor do bldc de 3 fases

Controlador da bomba de água de BLDC

motorista do motor de 12V BLDC

motorista do motor de 24V BLDC

MOSFET do motorista do motor de BLDC

Ciclo de dever 0-100% da frequência 1-20KHZ do motorista PWM do motor de JYQD-V8.3B Sensorless BLDC

Nome da marca:	JUYI
Número do modelo:	JYQD-V8.3B
MOQ:	1 conjunto
preço:	Negociável
Detalhes da embalagem:	Caixa do PE bag+
Condições de pagamento:	T/T, L/C, Paypal

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Tensão de funcionamento:

24 V DC

Corrente de trabalho:

Motor apropriado:

motor sem sensor

Temperatura operacional.:

-20-85℃

Forma:

Rectângulo

Número do modelo:

JYQD-V8.3B

Habilidade da fonte:

1000sets/day

Destacar:

controlador sensorless sem escova

motorista do motor da baixa tensão

Descrição do produto

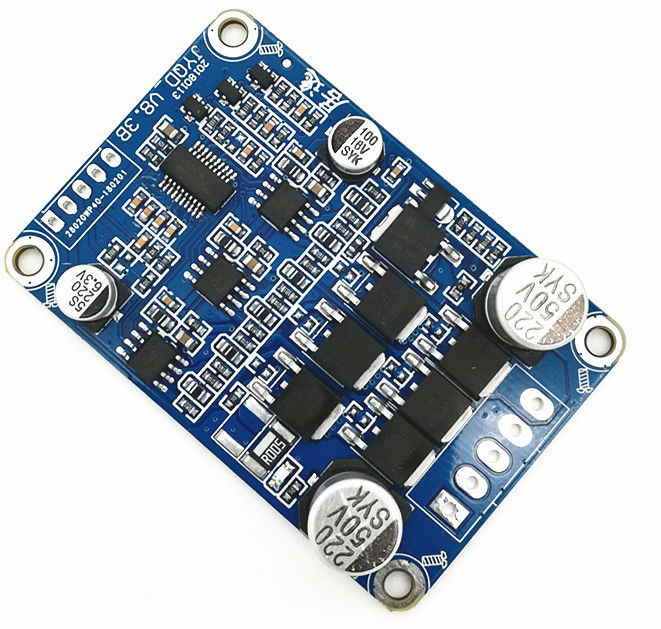

24 V DC JYQD-V8.3B placa de comando de motor DC sem escova para motor DC sem sensor

(Para motores DC sem sensor e sem escovas)

Número do modelo	JYQD-V8.3B
Temperatura operacional.	-20°85°C
Tensão de funcionamento	24VDC
Corrente máxima	8A
Cont. corrente de trabalho8	8A
·Controle de velocidade PWM	Frequência PWM:1-20KHZ; ciclo de trabalho 0-100%
Regulação da velocidade da tensão analógica	0-5V
Proteção UV / L.V.	- Sim, sim.
Saída de sinal de pulso de velocidade	- Sim, sim.

Notas de aplicação:

1Confirmar que os parâmetros de tensão e potência do motor não excedem o intervalo da placa do condutor conforme especificado.

2Esta placa de direção é usada para motores sem sensor sem escova de 3 fases, mas não é adequada para todos os motores sem sensor sem escova de 3 fases diretamente.Reversão, a corrente de trabalho do motor sem carga é demasiado grande, a velocidade não é estável, a eficiência é baixa e não pode ser arrancada com carga.) Os clientes podem ajustar a resistência e a capacitância da placa do condutor de acordo com a situação real para obter o melhor efeito de condução (ver o anexo para saber como fazer o ajuste)

3. JYQD_V8.3B A placa do condutor é uma placa nua sem caixa e disipador. Se a potência do motor for inferior a 60W, não é necessário adicionar disipador,Ele só precisa garantir a ventilação normal e bem isolamentoSe a potência do motor for superior a 60 W, deve ser adicionado um dissipador de calor como o diagrama abaixo.

4. Por favor, note que a placa de driver JYQD_V8.3B não tem proteção contra ligação inversa, que irá danificar permanentemente a placa de driver se ligação de polaridade invertida.

5A porta de saída de 5 V na placa do condutor proíbe a ligação do dispositivo externo. É aplicável apenas ao potencialómetro externo e ao interruptor da placa para regulação e inversão de velocidade.

6. O terminal M na placa de comando JYQD_V8.3B é o sinal de saída de pulso de velocidade do motor (saída de puxa-puxa), e a corrente de saída máxima é inferior a 5 mA.

Diagrama de fiação

5V----- Voltagem de saída interna da placa do condutor

MPortão de saída de sinal de pulso de velocidade do motor, sinal de pulso de 5 V.

1Portão de controlo.

Z/F---- Portos de controlo de direcção rotativos. Conectar 5V alto nível ou não conectar é direcção para a frente, conectar 0 V baixo nível ou conectar para GND é direcção inversa.

VRPorta de controlo de velocidade. Regulação de velocidade linear de tensão analógica 0.1v -5V, A resistência de entrada é de 20K Ohm, conectar com GND quando entrada regulação de velocidade PWM, freqüência PWM:1-20KHZ; ciclo de trabalho 0-100%

GND¢ Utilizado para controlo interno da placa de accionamento

2Porta de alimentação.

MA----Fase motora A

MB---- fase motora B

MC---- fase motora C

GND- O quê?

CCC---- DC +

3. Utilize fios blindados se a placa do condutor estiver a uma distância superior a 50 cm do motor, caso contrário, pode provocar condução anormal, afetando o uso normal.

4Distância da porta de controlo: 2,54 mm. Distância da porta de alimentação:3.96 mm

5. Preste atenção ao isolamento entre o MOSFET condutor e o disipador ou a placa de instalação.

Desenho dimensional

DOWNLOAD JYQD-V8.3B MANUAL DO USUÁRIO

JYQD-V8.3B.pdf

Aplicações:

Controlador de ventilador sem escovas, controlador de bomba de água sem escovas, controlador de ferramentas elétricas, controlador de sopro de ar, controlador de motor sem sensores

Tags:

Motorista do motor de BLDC

Motorista IC do motor de BLDC

Motorista do motor de Sensorless BLDC

Controlador de alta tensão do motor de BLDC

motorista do motor do bldc de 3 fases

Controlador da bomba de água de BLDC

motorista do motor de 12V BLDC

motorista do motor de 24V BLDC

MOSFET do motorista do motor de BLDC

Motorista do motor de BLDC

Motorista IC do motor de BLDC

Motorista do motor de Sensorless BLDC

Controlador de alta tensão do motor de BLDC

motorista do motor do bldc de 3 fases

Controlador da bomba de água de BLDC

motorista do motor de 12V BLDC

motorista do motor de 24V BLDC

MOSFET do motorista do motor de BLDC

Detalhes dos produtos

Motorista do motor de BLDC

Motorista IC do motor de BLDC

Motorista do motor de Sensorless BLDC

Controlador de alta tensão do motor de BLDC

motorista do motor do bldc de 3 fases

Controlador da bomba de água de BLDC

motorista do motor de 12V BLDC

motorista do motor de 24V BLDC

MOSFET do motorista do motor de BLDC

Ciclo de dever 0-100% da frequência 1-20KHZ do motorista PWM do motor de JYQD-V8.3B Sensorless BLDC

controlador sensorless sem escova

motorista do motor da baixa tensão

motorista do motor da baixa tensão

motorista do bldc de 3 fases

controlador sensorless sem escova

12V-36V DC três pahses Sensorless BLDC Motor Driver -20—85℃ O.V / L.V Protection

controlador atual do motor de 15A Bldc, motorista trifásico do motor do tamanho pequeno

Placa desencapada Output de sinal de pulso da velocidade do motorista do motor de Sensorless BLDC do retângulo

3 pazes DC 7-48V JUYI Motor sem escova 10A sensor controlador de velocidade do motor com controle PWM
