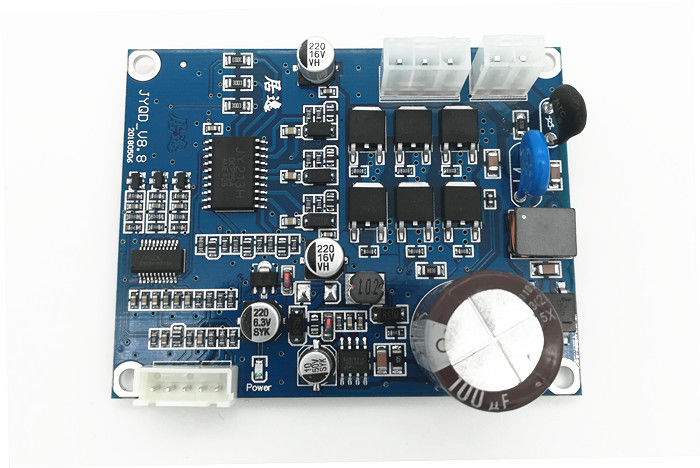

150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless

150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless
150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless 150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless

Imagem Grande :  150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless

Detalhes do produto:
Lugar de origem: China
Marca: JUYI
Número do modelo: JYQD-V8.8D
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Caixa do PE bag+
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 1000sets/day

150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless

descrição
Tensão de funcionamento: C.A. 220V Corrente de trabalho: 0.5A
Aplicação: motor sensorless de BLDC tamanho total: 77*60*28mm
cor: azul O.V / Proteção de L.V: Sim
Realçar:

motorista trifásico do motor do pwm

,

controlador do motor de indução de 3 fases

a C.A. 220V entrou a placa de motorista JYQD-V8.8D do motor de 150W BLDC para o motor sensorless da C.C.


Número de modelo: JYQD-V8.8D
Tensão de funcionamento: C.A. 220V
Corrente máxima: 1A
Corrente de Cont.working: 0.5A
Controle de velocidade de PWM: Frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Regulamento da velocidade da tensão análoga: 0-5V
O.V / Proteção de L.V: SIM
Sinal de pulso da velocidade output: SIM



Diagrama de fiação
150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless 0

5V -----Tensão interna da saída da placa de motorista
---- Porto de saída do sinal de pulso da velocidade do motor, sinal de pulso 5V.
Z/F---- Portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou nenhum conecte é sentido dianteiro, conectam 0 V de baixo nível ou conectam-nos à terra é sentido reverso.
VR ----Porto do controle de velocidade. O regulamento linear 0.1v -5V da velocidade da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
Terra-usado para o controle interno da placa da movimentação



2. Porto do poder
U/MA ----fase A do motor
V/MB ---- fase B do motor
W/MC---- fase C do motor
C.A. ----L
C.A. ----N


Desenho dimensional

150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless 1

3. Use fios protegidos se a placa de motoristas tem mais de 50 distâncias do cm do motor, se não pode conduzir à condução anormal, afetando o uso normal.
a placa de motorista da entrada da C.A. 4.This pode ser o motorista incorporado na aplicação
5. Pague a atenção à isolação entre o MOSFET do motorista e o dissipador de calor ou a placa da instalação.



1. Confirme que os parâmetros da tensão e do poder do motor para não exceder a escala da placa de motorista como especificada.
2. Esta placa de motorista é usada para o motor sensorless sem escova de 3 fases, mas não o terno para todos os 3 motores sensorless sem escova da fase diretamente. Se o efeito de condução não é bom (como começar o tremor, invertendo, a corrente de trabalho do noload do motor é demasiado grande, a velocidade não é estável, a eficiência é baixa, e não pode start-up com carga.) Os clientes podem ajustar a resistência e a capacidade da placa de motorista de acordo com a situação real para conseguir o melhor efeito de condução (veja o acessório para que como faça o ajuste)

3. A placa de motorista JYQD-V8.8 é placa desencapada sem abrigo e dissipador de calor. Se o poder do motor abaixo de 60W, ele não precisa de adicionar o dissipador de calor, precisa somente de assegurar a ventilação normal e a isolação boa. Se o poder do motor mais do que 60W, ele deve adicionar o dissipador de calor como o diagrama como abaixo.
4. O porto de saída 5V na placa de motorista proibe conecta o dispositivo externo. É somente aplicável ao potenciômetro e ao interruptor externos da placa para o regulamento e a reversão da velocidade.
5. O terminal de “M” na placa de motorista JYQD-V8.8 é o sinal de saída do pulso da velocidade do motor (saída push pull), e a corrente de saída máxima é menos do que 5mA.



150W 3 placa de motorista JYQD-V8.8D do motor da fase BLDC para o motor da C.C. de Sensorless 2


MANUAL DO USUÁRIO DA TRANSFERÊNCIA JYQD-V8.8D
