Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC

Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC
Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC

Imagem Grande :  Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC

Detalhes do produto:
Lugar de origem: China
Marca: JUYI
Número do modelo: JYQD-V7.3E2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Caixa do PE bag+
Tempo de entrega: 5-10 dias
Termos de pagamento: T/T, L/C, Paypal
Habilidade da fonte: 1000sets/day

Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC

descrição
Tensão de funcionamento: 24Vdc Corrente de trabalho: 15A
Controle de velocidade de PWM: Sim REGULAMENTO DA VELOCIDADE DA TENSÃO ANÁLOGA: 0-5V
Saída do sinal de pulso da velocidade: Sim Aplicação: motor sem escova de efeito hall da C.C.
Realçar:

24v brushless controller

,

24v bldc motor controller

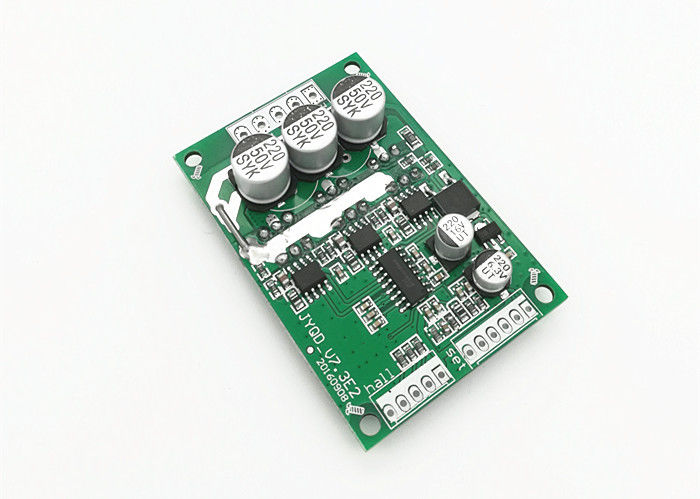

24VDC placa de motorista de efeito hall máxima do motor do controle JYQD-V7.3E2 BLDC do poder 500W Arduino


MODELO: JYQD-V7.3E2

TENSÃO DE FUNCIONAMENTO (V): 24VDC

CORRENTE DO MAX (A): 15A

REGULAMENTO DA VELOCIDADE DA TENSÃO ANÁLOGA (V): 0-5V

Sinal de pulso da velocidade output: SIM




Diretrizes da aplicação

1. Confirme por favor que os parâmetros da tensão e do poder do motor para não exceder a escala como especificada.

2. Este motorista do motor de BLDC aplicável ao motor sem escova de efeito hall da C.C. com Salão em 120°, o Salão que de não todos os fabricantes a linha sequência está correspondendo, você pode ajustar a linha sequência de Salão ou viajar de automóvel a linha trifásica sequência de acordo com a situação real, para conseguir o melhor efeito de condução.

3. JYQD-V7.3E2 é a placa de motorista sem abrigar e dissipador de calor, pode conduzir o motor de BLDC abaixo de 100 watts sem nenhum dissipador de calor, mas as necessidades ventilation.please normal adicionam o dissipador de calor se o poder mais do que 100W.

4.  Por favor pague a atenção à isolação entre o MOSFET do motorista do motor de BLDC e o dissipador de calor ou a placa da instalação.
Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC 0



Diagrama de fiação
Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC 1

1. Controle o porto
5V — tensão interna da saída da placa de motorista, potenciômetro externo ou interruptor para o ajuste da velocidade e a operação de inversão
Z/F — portos de gerencio do controle do sentido. Conecte o nível elevado “5V” ou nenhum conecte é sentido dianteiro, conectam 0 V de baixo nível ou conectam-nos à terra é sentido reverso.
VR — porto do controle de velocidade. O regulamento linear 0.1v -5V da velocidade da tensão análoga, a resistência de entrada é o ohm 20K, conecta com a terra quando regulamento da velocidade da entrada PWM, frequência de PWM: 1-20KHZ; Ciclo de dever 0-100%
EL — permita o controle do porto. Conecte 5V ou nenhum conecte para permitir a operação, conecte a terra para proibir a operação.
Sinalize a saída do sinal de pulso da velocidade
Terra-usado para o controle interno da placa de motorista

2. Porto do poder
Miliampère ----Fase A do motor de BLDC
MB ---- Fase B do motor de BLDC
MC---- Fase C do motor de BLDC
P- ----C.C. do poder
P+----Poder C.C. +

3: Porto do sensor de Salão
Ha--- Salão a
HB---Salão b
Hc---Salão c
Terra---Terra
5V---saída 5V

Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC 2
Desenho dimensional
Controle de velocidade de efeito hall da eficiência elevada PWM do motorista do motor de Arduino 24V BLDC 3


MANUAL DO USUÁRIO DA TRANSFERÊNCIA JYQD-V7.3E2
